Спецификации
Брзина на сечење: 80m / min
Поддржан графички формат: DWG, DXF
Примена: Ласерско сечење
Состојба: Ново
Дебелина на сечење: 0-25мм
ЦПУ или Не: Да
Режим на ладење: Водено ладење
Контролен софтвер: Cypcut
Место на потекло: Кина Anhui (континентална)
Името на брендот: ACCURL
Сертификација: CE, ISO, SGS

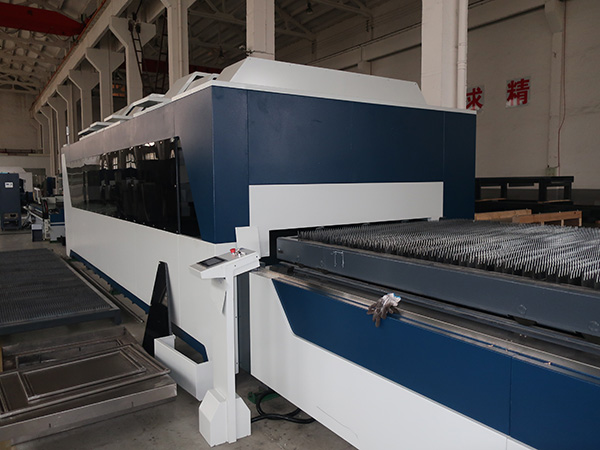

Име на производ: Фибер Ласерски цевки и Плоча машина
Напојување: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
облик на сечење: плоча и цевка
Работна површина: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Тип: Фибер ласерско сечење
Максимална брзина на позиција: 80m / min
Пречник на цевката за сечење: 30mm-220mm
Должина на сечење на цевката: Помалку од 6м
X, Y оската позиција accucy: 0.05mm
X, Y оска повторливост точност: 0.025mm
Обезбедена услуга по продажбата: Инженери достапни за сервисирање машини во странство
Предности на оптичка ласерска машина за сечење:
1. Одличен квалитет на патот: Помала ласерска точка и висока работна ефикасност, со висок квалитет.
2. Висока брзина на сечење: брзината на сечење е 2-3 пати од истата моќ CO2 машина за ласерско сечење.
3. Стабилна трчање: донесе светски увоз на оптички ласери, стабилни перформанси, клучните делови можат да достигнат 100.000 часа;
4. Висока ефикасност за фотоелектрична конверзија: Споредете со CO2 ласерска машина за сечење, влакно ласерско машина за сечење има три пати фотоелектрична конверзија ефикасност.
5. Ниска цена: Заштедете енергија и заштита на животната средина. Фотоелектричен девизен курс е до 25-30%. Ниска потрошувачка на електрична енергија, тоа е само околу 20% -30% од традиционалната CO2 машина за ласерско сечење.
6. Ниско одржување: влакна линија пренос не треба одразуваат леќа, спаси трошоците за одржување;
7 Лесни операции: пренос на оптички линии, без прилагодување на оптичкиот пат.
Технички параметри
Ефективна работна површина (мм) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Макс. Дијаметар на цевки | 200mm (може да се прилагоди со 600mm) | ||
Должина на цевката | 6мм | ||
Z оската на удар | 120 милиметри | ||
Максимална брзина на позиција | 60 м / мин | ||
X, Y оската позиција точност | 0,05 мм | ||
X, Y точност на повторливост | 0.025 мм | ||
Ласерски извор | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Јаглероден челик | ≤10mm | ||
Нерѓосувачки челик | ≤ 4mm | ||
Алуминиум | ≤ 4mm |
Стандардна конфигурација
Влакно напојување | Raycus / IPG | ||
Влакна за сечење на влакна | Raytool | ||
Машинско тело | ТАЈОР | ||
Крст зрак | ТАЈОР | ||
Работна маса | ТАЈОР | ||
Менувач | Apex | ||
X, Y Решетка и перница | Шведска Линден | ||
Бол завртка | Тајван Hiwin | ||
железнички | Тајван Hiwin | ||
Пневматски систем | Јапонија SMC | ||
систем за ладење | Тајор | ||
Електрични компоненти | Schneider | ||
Контролен систем | CypCut | ||
AC серво мотор и возач | Yaskawa | ||
CAD / CAM софтвер | Паметно гнездо професионалец |

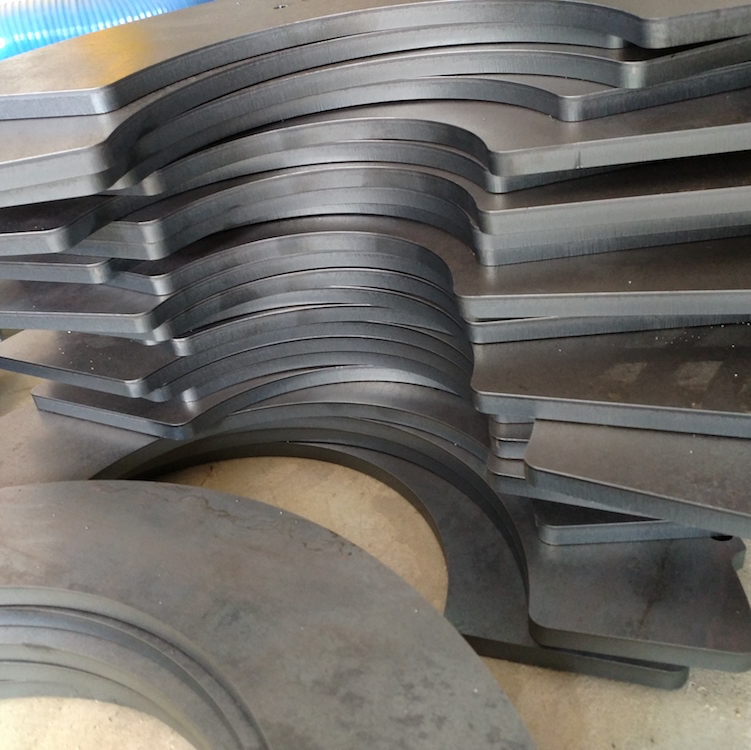

Сечење параметар(700W ласерски моќ во случај)
Моќност на ласерот (W) | Материјал | Дебелина (mm) | Брзина (m / min) | Сечење гас |
700W | Нерѓосувачки челик | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Јаглероден челик | 1 | 12 | О2 |
2 | 6 | О2 | ||
3 | 4 | О2 | ||
4 | 3 | О2 | ||
5 | 2 | О2 |
Вкупен трошок за електрична енергија
Предмети | Моќност (kw) | Вкупна моќност (kw / h) | Вкупни трошоци (usd / h) |
Ласерски | 2.9 | ≦ 20.9 | USD2.0 (Сметки за 60% вкупен товар) |
машина | 9.5 | ||
чилер | 4.5 | ||
Воздушен компресор | 4 |
Гас цена
Тип на гас | Цена (USD / цилиндер) | Капацитет (мин / цилиндер) | Цена (USD / H) | Забелешка |
О2 | 2.5 | 60 | 2.5 | 1мм јаглероден челик |
N2 | 4.2 | 15 | 16.5 | 1мм јаглероден челик |
Течен N2 | 55 | 120 | 4.5 | 1мм нерѓосувачки челик |
Воздух | 1.1 (компресор за воздух) | со помалку од 2мм јаглероден челик, квалитетно сечење |
Термини за инсталација
Персоналот на продавачот ќе врши надзор над инсталацијата како што следува
1) инсталација и монтажа
2) Позиционирање на машината и работната маса
3) Вклучување на кабли и црева од влезната точка на сервисот
4) Поврзување на електрични кабли и гасни црева на машината
Услови за обука
По пуштањето во работа, Техничар на Продавачот ќе започне обука.
Купувачот треба да обезбеди доволен материјал и потрошен материјал за да обезбеди задоволително завршување на обуката.
Обуката ќе се состои од следниве работи:
1) Преглед на машината
2) Контролни функции и работа
3) одржување и приспособување на машината
4) Надгледувано работење на машината
Обуката на операторот на машината е истовремено со инсталацијата и пуштањето во работа, затоа персоналот мора да биде достапен во секое време.
